วาล์วปีกผีเสื้อ TOYO Class 200/150/PN16 (Butterfly Valve)

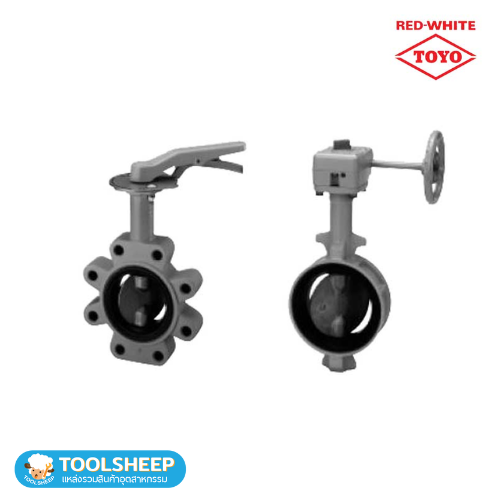

วาล์วปีกผีเสื้อ TOYO Class 200/150/PN16 บัตเตอร์ฟลายวาล์ว (Butterfly Valve) สำหรับควบคุมการเปิดปิดของเหลว ในระบบน้ำ มีให้เลือกใช้งานทั้งแบบ คันโยก และ แบบเกียร์ มีรุ่นให้เลือกให้เลือกใช้ตามการ ติดตั้ง ทั้งแบบ Wafer type และ Lug type

การทำงานของแบบ Wafer type และ Lug type Wafer type จะเหมาะกับงาน ที่ต้องการ เร่งหรือหรี่ อัตราการไหลของของเหลวได้ ส่วน Lug type จะเหมาะกับงานที่มีค่าแรงดันของของเหลวสูง

Specifications

Fig		917	907	957	918	908
Applicable standards		MSS S P -67 and API 609		E N 593	MSS SP-67 and API 609
Body type		Wafer type			Lug type
mating flange		AS ME Class 125/150		E N PN16	AS ME Class 125/150
E nd-to-enf connection		MSSSP-67		BS 5155 wafer short	MS S SP-67
Maximum service pressure		200 psi	150 psi	16 bar	200 psi	150psi
service temperature		NBR : 0-70°C EPDM :-20 – 130 °C (Continuous service :0-100 °C )
Material	body	Ductile iron	Cast iron	Ductile iron	Ductile iron	Cast iron
	Disc	Aluminum bronze,Ductile iron 316 Stainless steel		Ductile iron 316 Stainless steel	Aluminum bronze
	Rubber Seat	NBR or EDPM
	stem	410 or 420 Stainless steel
test pres.	shell (water)	300 psi	225 psi	24 bar	300 psi	225 psi
	Seat (water)	220 psi	165 psi	17.6 bar	220 psi	165 psi
Size range		2″ – 12″	14″-24″	50mm-600mm	2″ – 12″	14″- 24″

AS ME 200 psi EN PN16 Design Dimension

Lever Operated – Fig.918 – L,Fig.917 – L,Fig.957 – L

Nominal size		d	H	H₁	H₂	L	D	C		D₁
inch	mm	d	H	H₁	H₂	L	D	AS ME 200	EN PN16	D₁
2	50	50	191	147	67	43	90	120.5	125	180
2 1/2	65	65	199	155	75	46	104	139.5	145	180
3	80	80	217	173	91	46	124	152.5	160	180
4	100	100	227	183	101	52	146	190.5	180	180
5	125	125	265	211	127	56	176	216	210	230
6	150	150	277	223	139	56	206	241.5	240	230
8	200	197	295	248	169	60	257	298.5	295	350

AS ME 150/200 psi Design dimension

Gear operated – Fig.917 – G ,Fig.907 – G,Fig.957 – G,Fig.918 – G ,Fig.908 – G

Nominal size		d	H	H1	H2	H3	L	D	C	D1	L1	E	F
inch	mm	d	H	H1	H2	H3	L	D	C	D1	L1	E	F
2	50	50	194	147	67	19	43	90	120.5	80	122	29	28
21-Feb	65	65	202	155	75	19	46	104	139.5	80	122	29	28
3	80	80	236	173	91	24	46	124	152.5	110	135	36	40
4	100	100	246	183	101	24	52	146	190.5	110	135	36	40
5	125	125	274	211	127	24	56	176	216	110	150	36	40
6	150	150	286	223	139	24	56	206	241.5	110	150	36	40
8	200	197	325	248	169	32	60	257	298.5	170	180	51	63
10	250	246	381	304	219	32	68	312	362	170	180	51	63
12	300	295	406	329	244	32	78	364	432	170	180	51	63
14	350	333	447	360	309	47	78	407	476.5	310	220	54	66
16	400	385	502	415	348	47	102	466	539.5	310	220	54	66
18	450	434	526	439	372	47	114	522	578	310	220	54	66
20	500	482	587	488	423	60	127	575	635	500	360	68	89
24	600	579	635	536	472	60	154	680	749.5	500	360	68	89

EN PN16 Design Dimension

Gear operated
Fig.917 – G ,Fig.907 – G,Fig.957 – G,Fig.918 – G ,Fig.908 – G

Nominal size		d	H	H1	H2	H3	L	D	C	D1	L1	E	F
inch	mm	d	H	H1	H2	H3	L	D	C	D1	L1	E	F
2	50	50	194	147	67	19	43	90	125	80	122	29	28
2 1/2	65	65	202	155	75	19	46	104	145	80	122	29	28
3	80	80	236	173	91	24	46	124	160	110	135	36	40
4	100	100	246	183	101	24	52	146	180	110	135	36	40
5	125	125	274	211	127	24	56	176	210	110	150	36	40
6	150	150	286	223	139	24	56	206	240	110	150	36	40
8	200	197	325	248	169	32	60	257	295	170	180	51	63
10	250	246	381	304	219	32	68	312	355	170	180	51	63
12	300	295	406	329	244	32	78	364	410	170	180	51	63
14	350	333	461	360	309	60	78	407	470	500	360	68	89
16	400	385	516	415	348	60	102	466	525	500	360	68	89
18	450	434	540	439	372	60	114	522	585	500	360	68	89
20	500	482	523	488	423	65	127	575	650	500	410	90	134
24	600	579	671	536	472	65	154	680	770	500	410	90	134
