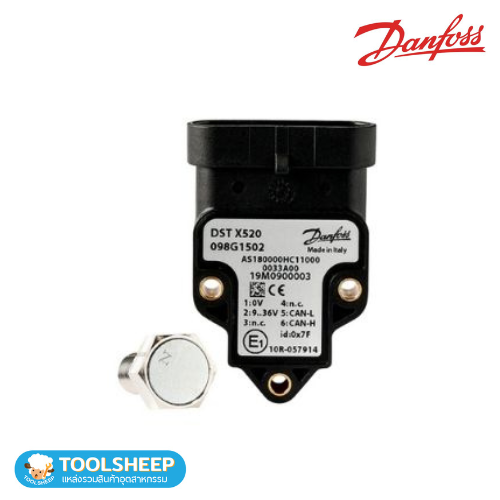

โพสิชันเซนเซอร์ DANFOSS รุ่น DST X520 Series

โพสิชันเซนเซอร์ DANFOSS รุ่น DST X520 Series ใช้เทคโนโลยี Hall แบบไม่สัมผัส มีช่วงการวัดสูงสุดถึง 360° และออกแบบมาเพื่อใช้งานนอกถนน (off-highway) เซนเซอร์นี้ทนต่อแรงกระแทกและการสั่นสะเทือน นอกจากนี้ยังมี Output ให้เลือกทั้งแบบ Analog, CANopen หรือ SAE J1939 พร้อมเซนเซอร์แบบ Single และ Redundant ทำให้เหมาะสำหรับงานที่ต้องการความปลอดภัยสูง

Categories อะไหล่และอุปกรณ์เสริม, โพสิชันเซนเซอร์ Tags เซนเซอร์ตำแหน่ง, เซนเซอร์โพสิชัน

ขอใบเสนอราคา/Request a quote

Add to Wishlist

สนใจสั่งซื้อสินค้าติดต่อ

ข้อมูลเพิ่มเติม

โพสิชันเซนเซอร์ DANFOSS รุ่น DST X520 Series

คุณสมบัติ

เทคโนโลยี Hall แบบไม่สัมผัส ช่วยให้อายุการใช้งานเซ็นเซอร์เกือบไร้ขีดจำกัด
รองรับการวัดมุมสูงสุดถึง 360° (±180°) ทั้งแบบ Single หรือ Redundant
ความแม่นยำเชิงเส้น: < ± 0.5% FS
ความละเอียด: ◦ 12 bit (analog) ◦ 14 bit (CANopen/SAE J1939)
Output: แบบ Analog, CANopen หรือ SAE J1939
ระดับการป้องกัน IP67 – IP69K เมื่อใช้กับขั้วต่อแบบ Female Mating
แม่เหล็ก SmCo คุณภาพสูง ขนาด 10 มม.

Performance

Measuring range	CAN	±180° (360 °C)
	Analogue	Programmable ± 15 °C
Linearity		≤ ± 0.5% FS
Resolution and speed of rotation	12 bit (analog output)	120 rpm max.
	14 bit (CANopen/SAE J1939 output)
Durability		No wear through the use of permanent external magnet

Electrical specifications

Electrical connections	AMP Superseal 6p 282108, Cable or cable + M12
Output signal	CANopen / SAE J1939, Ratiometric 10-90% of Vs, 0.5–4.5 V DC, 0 –10 V DC or 4–20 mA
Supply voltage	CANopen/J1939, 0.5–4.5 V DC, 4–20 mA: 9–36 V DC
	0 – 10 V DC, 11–36 V DC Ratiometric: 10-90% of Vs: 5 V DC
Current consumption	Analogue: < 10 mA / pr. channel (no load)
	CANopen/J1939: < 15 mA (no load)
MTTFd [Years]	CANopen/J1939: 336 Analogue: 406 (Single Channel)

Environmental conditions

Operating temperature range			-40 – 85 °C
Thermal drift temperature			< 50 ppm/°C
EMC		Emission	EN 55011 and CISPR 25
		Immunity	EN 61236-3-2 and ISO 11452-2
		Transient on supply lines	ISO 7637-2
		Bulk current injection	ISO 11452-4
Vibration stability	Sinusoidal	20 g, 10 Hz – 2,000 kHz	IEC 60068-2-6
Shock resistance	Impulsive on 3 axes	50 g, 11 ms	IEC 60068-2-27
IP protection			AMP Superseal: IP67 – IP69K with female mating connect Cable: IP69K
IP protection			Cable + M12: IP67

Ordering type

Type	Output signal	Cofigurations	Code no.
DST X520 incl. PKIT magnet	5 V Ratiometric	±180° Clockwise CW	098G1500
	5 V Ratiometric	±180° CounterclokwiseCCW/CH2 clockwise CW	098G1501
	36 V CANopen	±180° Clockwise CW	098G1502
	36 V SAE J1939	±180° Clockwise CW	098G1503

Ordering type code – on request

Electrical connections
AMP Superseal 6P connector	A
Cable (specify cable length)	F

Circuit type
Single Analog and half redundant CANopen/ J1939	S
Redundant Analog	R

Angle/Channel 1 (output for single channel)
(Analog output A1-A2-A3 programmable in steps of ±15°) (CAN/J 1939 = 180)	xxx

Angle/Channel 2 (redundant/half redundant)
Analog output = same as Channel 1 and (CAN/J 1939 = 000)	xxx

Supply voltage
+5Vdc (only for A1 output)	L
+9…+36Vdc (see output signal for right supply voltage)	H

Output type
+0.5…+4.5V DC output (available with supply L = ratiometric output and with supply H = 0.5. 4.5V output)	A1
0…+10Vdc output (powered at +11..36V DC)	A2
4…20mA output (powered at +9…36V DC)	A3
CANopen output (powered at +9…36V DC) (available in single version with +/-180° measurement range)	C1
SAE J1939 (powered at +9…36V DC) (available in single version with +/-180° measurement range)	C2

Rotation direction
Clockwise CW (single) Both clockwise CW (redundant or CAN/J1939)	1
Counterclockwise CCW (single) Both counterclockwise CCW (redundant or CAN/J1939)	2
CHANNEL 1 clockwise CW and CHANNEL 2 counterclockwise CCW (redundant version or CAN/J1939)	3
CHANNEL 1 counterclockwise CCW and CHANNEL 2 clockwise CW (redundant version or CAN/J1939)	4
